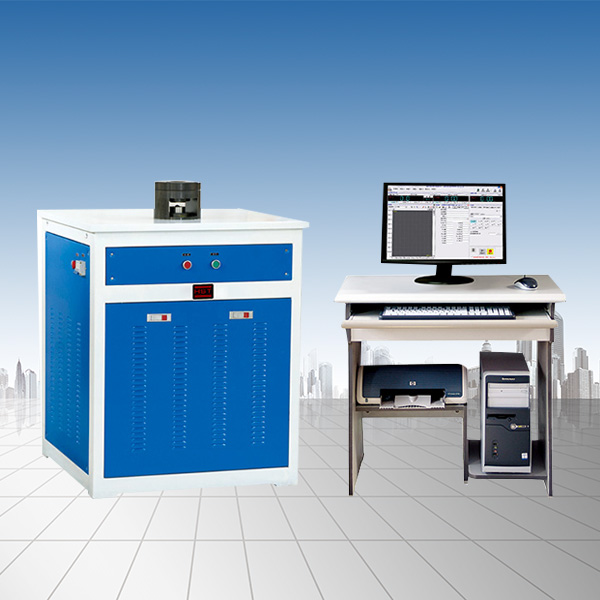

微機屏顯杯突試驗機GBW-60B

產品分類：微機屏顯杯突試驗機

產品概述：本杯突試驗機主要用于金屬薄板和薄帶的工藝性能試驗，檢驗薄板和薄帶的塑性變形性能。滿足國標GB/T 4156-2007《金屬材料薄板和薄帶埃里克森杯突試驗》的要求。采用液壓夾緊、液壓沖壓的復合油缸；試樣出現裂紋自動停車，易于觀察裂紋；有峰值記憶功能，即最大沖壓力、最.. ......

微機屏顯杯突試驗機GBW-60B

本杯突試驗機主要用于金屬薄板和薄帶的工藝性能試驗，檢驗薄板和薄帶的塑性變形性能。滿足國標GB/T 4156-2007《金屬材料薄板和薄帶埃里克森杯突試驗》的要求。

采用液壓夾緊、液壓沖壓的復合油缸；試樣出現裂紋自動停車，易于觀察裂紋；有峰值記憶功能，即沖壓力、變形深度自動記憶；翻轉式夾具，沖頭及試樣更換、裝卸方便。

GBW-60B型為微機屏顯半自動杯突試驗機，采用手動調節試驗速率，PC微機測量、運算、數顯結果、打印等?？捎嬎愫蛿?shù)顯材料杯突值及試驗平均值，繪制曲線，打印當次試驗數據及試驗的平均值。

GBW-60Z型為微機控制自動杯突試驗機，PC微機操作控制，根據預先設定的程序和數據，自動完成夾緊、沖壓、測量、計算、停車等。還可根據GB5125-1985《有色金屬沖杯試驗方法》做沖杯試驗，檢驗有色金屬薄板的各向異性。

主要技術指標：

規格型號	GBW-60B
可試鋼板厚度	標準杯突試驗0.1-2mm，（非標杯突試驗:0.1-3mm）
板材寬度	100mm
沖頭行程	60mm
夾緊活塞行程	19-21 mm
沖杯負荷	60kN
夾緊負荷	25kN
模具規格	標準沖頭直徑：Φ20±0.05mm，標準墊?？讖剑害?3±0.1mm 標準壓模孔徑：Φ27±0.05mm；（非標定做）
數顯分辨率	0.01mm
數顯方式	PC屏顯
顯示內容	夾緊力、沖壓力、位移及杯突值、速率，繪力-位移曲線
控制方式	手動調節速率、自動判斷記錄杯突值
結構特點	復合油缸、雙油泵供油、光柵尺測量

(以上參數僅供參考，詳細參數以真實設備為主)
